GB2672-2017 |
名称
内六角梅花形带柱盘头螺钉 |
英文名
Hexalobular socket pan head screws |
相近标准
ISO14583 |
材料
不锈钢 钢 |
表面
本色，电镀... |
性能等级
A2-70 4.8 5.8 |
特点
防盗 |
|

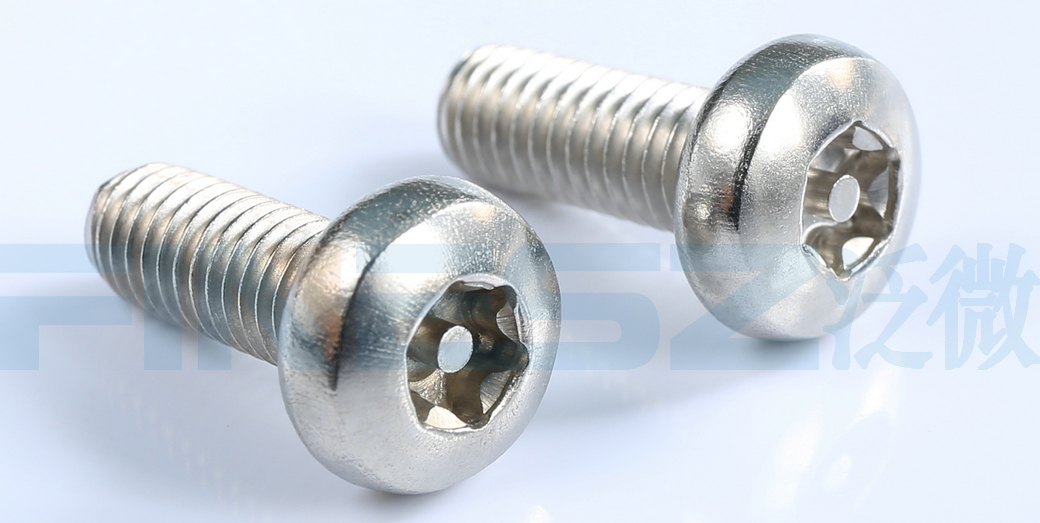

并没有GB2672-AT这个国家标准，只有GB2672标准，所谓GB2672-AT指在GB/T2672-2017标准花形内六角孔的基础上增加了防盗用的柱芯。即Anti Theft（防盗）的简写。这是一种企业内部描述。
由于常规梅花扳手被柱芯档往无法使用在旋拧螺丝，故常将这种带柱芯的螺钉称为防盗螺钉或防折螺钉，当然，这仅是一般般意义的防盗，使用专用的（带孔洞的）梅花扳手还是可以正常旋拧的。
除了在梅花形内六角孔内增加柱芯，其它标准完全参考GB/T2672-2017
梅花型内六角采用标准：GB/T6188
如果螺纹为半牙，参考:GB2672-AT半牙样式

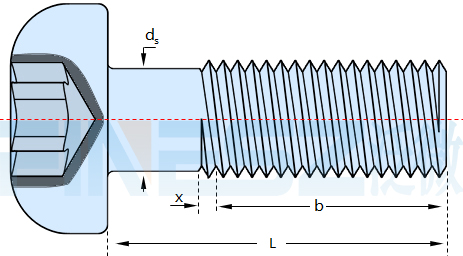

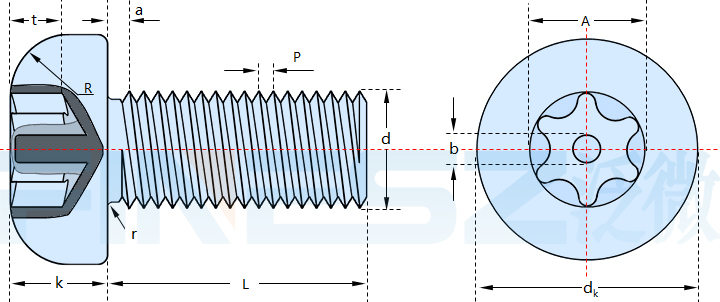

尺寸表（单位：MM)
| 螺纹尺寸 d | |
| P | 螺距 |
| a | 最大值 |
| dk | 最大值=公称 |
| 最小值 | |
| k | 最大值=公称 |
| 最小值 | |
| b | 最大值 |
| 最小值 | |
| r | 最小值 |
| x | 最大值 |
| 槽号 | |
| A | 参考 |
| t | 最大值 |
| 最小值 | |
| R | ≈ |
| M3 | M4 | M5 | M6 |
| 0.5 | 0.7 | 0.8 | 1 |
| 1 | 1.4 | 1.6 | 2 |
| 5.6 | 8 | 9.5 | 12 |
| 5.3 | 7.64 | 9.14 | 11.57 |
| 2.4 | 3.1 | 3.7 | 4.6 |
| 2.26 | 2.92 | 3.52 | 4.3 |
| 0.9 | 1.5 | 1.7 | 1.9 |
| 0.7 | 1.3 | 1.5 | 1.7 |
| 0.1 | 0.2 | 0.2 | 0.25 |
| 1.25 | 1.75 | 2 | 2.5 |
| 10 | 20 | 25 | 30 |
| 2.8 | 3.95 | 4.5 | 5.6 |
| 1.27 | 1.66 | 1.91 | 2.42 |
| 1.01 | 1.27 | 1.52 | 2.02 |
| 5 | 6.5 | 8 | 10 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 性能等级 | d＜3mm：按协议；d ≥3mm：4.8级、5.8级 |
A2-70 A3-70 | d＜3mm：按协议； |
| d≥3mm：CU2、CU3、AL4 | ||||
| 标准 | d＜3mm：按协议； | GB/T 3098.6 | d＜3mm：按协议； | |
| d≥3mm：GB/T 3098.1 | d≥3mm：GB/T 3098.10 | |||
| 公差 | 产品等级 | A | ||
| 标准 | GB/T 3103.1 | |||
| 内六角花型 | GB/T 6188 | |||
| 表面缺陷 | GB/T 5779.1 | - | ||
| 表面处理 | 不经处理； 电镀技术要求按GB/T 5267.1； 非电解锌片涂层技术要求按GB/T 5267.2 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
简单处理； 电镀技术要求按GB/T 5267.1 |
|
| 如需其他技术要求或表面处理，应由供需协议 | ||||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
