标准
GB2672-2017 |
名称
内六角梅花形盘头螺钉 |
英文名
Hexalobular socket pan head screws |
相近标准
ISO14583 |
材料
不锈钢 钢 |
表面
本色，电镀... |
性能等级
A2-70 4.8 5.8 |
特点
防滑扣\较大扭矩 |
|

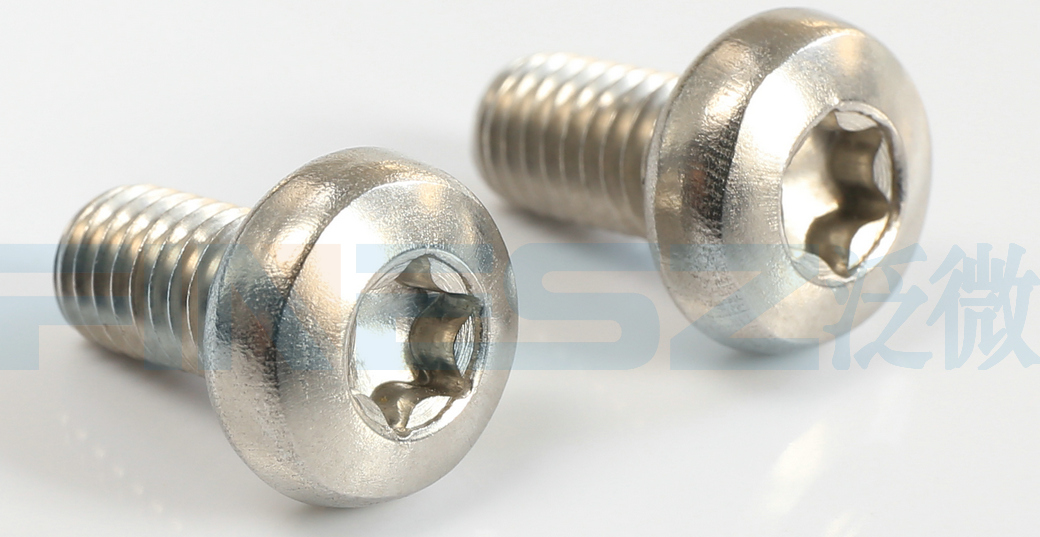

GB2672螺钉采用花形内六角（也称梅花内六角或TORX)的槽型，头部为盘头。这花型内六角槽的结构与匹配的TOXR扳手的作用力接触面积更大，故可提供更好的扭矩传递，减少滑动，同时其安装和拆卸的方便性也不受影响（与标准内六角接近）。
梅花型内六角采用标准：GB/T 6188
如果螺纹为半牙，参考:GB2672半牙样式

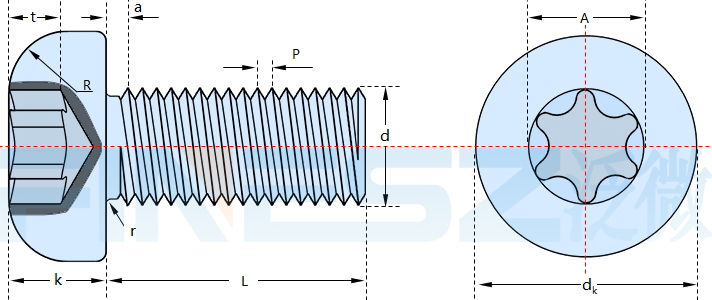

尺寸表（单位：MM)
| 螺纹尺寸 d | |
| P | 螺距 |
| a | 最大值 |
| dk | 最大值=公称 |
| 最小值 | |
| k | 最大值=公称 |
| 最小值 | |
| r | 最小值 |
| x | 最大值 |
| 槽号 | |
| A | 参考 |
| t | 最大值 |
| 最小值 | |
| R | ≈ |
| M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | M8 | M10 |
| 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| 0.8 | 0.9 | 1 | 1.2 | 1.4 | 1.6 | 2 | 2.5 | 3 |
| 4 | 5 | 5.6 | 7 | 8 | 9.5 | 12 | 16 | 20 |
| 3.7 | 4.7 | 5.3 | 6.64 | 7.64 | 9.14 | 11.57 | 15.57 | 19.48 |
| 1.6 | 2.1 | 2.4 | 2.6 | 3.1 | 3.7 | 4.6 | 6 | 7.5 |
| 1.46 | 1.96 | 2.26 | 2.46 | 2.92 | 3.52 | 4.3 | 5.7 | 7.14 |
| 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 |
| 1 | 1.1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3.2 | 3.8 |
| 6 | 8 | 10 | 15 | 20 | 25 | 30 | 45 | 50 |
| 1.75 | 2.4 | 2.8 | 3.35 | 3.95 | 4.5 | 5.6 | 7.95 | 8.95 |
| 0.77 | 1.04 | 1.27 | 1.33 | 1.66 | 1.91 | 2.42 | 3.18 | 4.02 |
| 0.63 | 0.91 | 1.01 | 1.07 | 1.27 | 1.52 | 2.02 | 2.79 | 3.62 |
| 3.2 | 4 | 5 | 6 | 6.5 | 8 | 10 | 13 | 16 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 性能等级 | d＜3mm：按协议；d ≥3mm：4.8级、5.8级 |
A2-70 A3-70 | d＜3mm：按协议； |
| d≥3mm：CU2、CU3、AL4 | ||||
| 标准 | d＜3mm：按协议； | GB/T 3098.6 | d＜3mm：按协议； | |
| d≥3mm：GB/T 3098.1 | d≥3mm：GB/T 3098.10 | |||
| 公差 | 产品等级 | A | ||
| 标准 | GB/T 3103.1 | |||
| 内六角花型 | GB/T 6188 | |||
| 表面缺陷 | GB/T 5779.1 | - | ||
| 表面处理 | 不经处理； 电镀技术要求按GB/T 5267.1； 非电解锌片涂层技术要求按GB/T 5267.2 |
简单处理； 钝化处理技术要求按GB/T 5267.4 |
简单处理； 电镀技术要求按GB/T 5267.1 |
|
| 如需其他技术要求或表面处理，应由供需协议 | ||||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
