不锈钢及不锈铁的压铆螺母
--CLS CLS316 SP系列的压铆螺母
标准
CLS,CLS316,SP |
名称 不锈钢压铆螺母，不锈铁压铆螺母 |
英文名 SST self-clinching nut |
相关产品 S型碳钢压铆螺母 |
材料 300系列 400系列 |
表面 本色钝化、封闭 |
性能等级 A2-70 A4-80 C4 |
应用领域 薄板、防锈、硬化 |
简介
压铆螺母从材质分为碳钢S、304不锈钢CLS、316不锈钢CLS316、不锈铁（硬化不锈钢）SP 等四大类型,本页将后三都统称为不锈钢压铆螺母——尽管SP在狭义上不能称之不锈钢。简言之，由SUS304、SUS316系列不锈钢、SUS410系列不锈钢制的圆形压铆螺母。它们的具体定义为：
CLS:SUS304不锈钢的压铆螺母。应用于铜板、铝板、HV140以下的冷轧板。
CLS316:SUS316不锈钢的压铆螺母。应用于铜板、铝板、HV140以下的冷轧板。有更好的防锈性能。
SP:SUS410不锈钢的压铆螺母。应用不锈钢板。但防锈性能一般。
分类与订购
分类筛选:
材质:
类型:
螺纹:
长度码:
不锈钢压铆螺母的标准

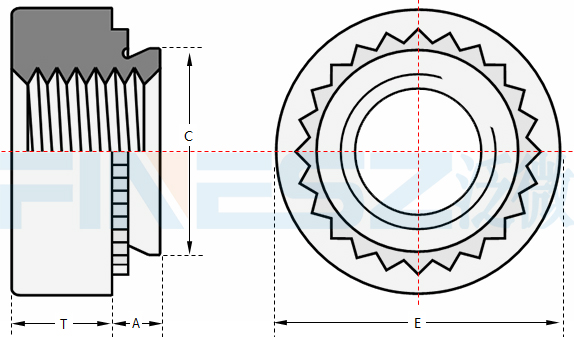

图纸：

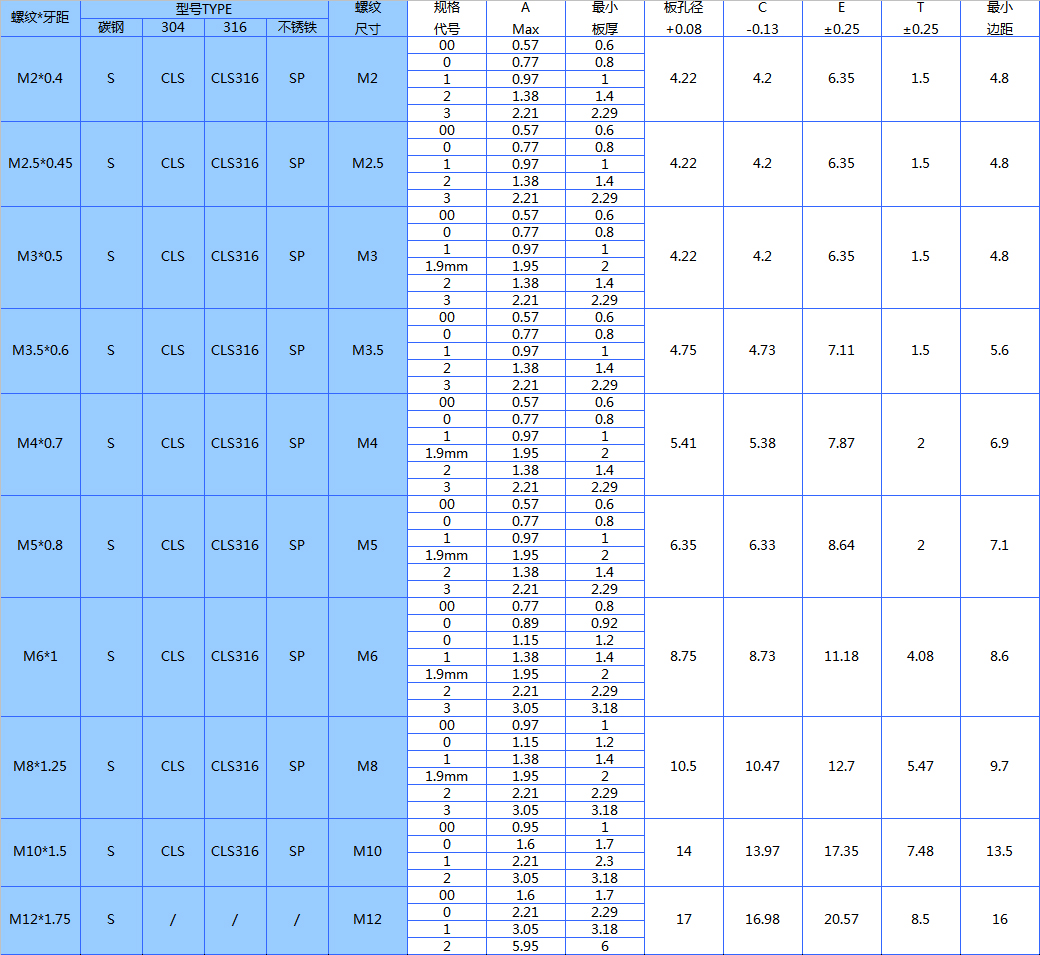

规格尺寸参数标准(公制，单位:毫米MM)：
（美制规格的不锈钢压铆螺母的标准请参考
美制压铆螺母的规格标准）
产品介绍
与碳钢压铆螺母的结构完全一样，不锈钢压铆螺母外形呈圆形，铆接面带有压花齿及导向槽，通过压花齿压入钣金预置孔位形成机械互锁从而固定于薄板。根据材质可分为CLS、CLS316、SP等三种类型。
CLS型
材质：采用SUS304不锈钢冷礅。非打磨表层硬度>HV300，表面钝化，中性盐雾>72H。（在某些情况下如小批量非标或超大螺纹等，也会采用SUS303不锈钢来生产但硬度与盐雾表现有所不同，略差。）
性能特点：具有较好的防锈性能。
应用场景：适用于铜板、铝板以及HV140以下的冷轧板、PCB板等
CLS316型
材质：由SUS316不锈钢冷墩。表层硬度>HV330，表面钝化，中性盐雾>96H。
性能特点：具有更高的防锈性能和耐腐。
应用场景：与CLS型类似，可应用于铜板、铝板、HV140以下的冷轧板或PCB板，尤其适用于对耐腐蚀性要求极高的场合。
SP 型
材质：一般采用 SUS410 系列马氏体不锈钢。硬度HRC38~48。表面钝化、加封闭。
性能特点：具有较高的硬度，经过真空淬火后硬度HRC38~48。但其防锈性能较差，且具有磁性，能被普通磁铁轻易吸起来。
应用场景：适用于不锈钢板及较硬的薄板，可用于一些对硬度要求高但对防锈要求不是极其严格的场合。
不锈钢压铆螺母的材质化学成份
| 适用产品 |
材质 |
元素名称及化学成份(%) |
| 碳(C) |
锰(Mn) |
硅(Si) |
磷(P) |
硫(S) |
镍(Ni) |
钼(Mo) |
铬(Cr) |
| CLS |
SUS304 |
≤0.08 |
≤2.00 |
≤1.00 |
≤0.045 |
≤0.03 |
8.00-11.00 |
- |
17.00-19.00 |
| CLS316 |
SUS316 |
≤0.08 |
≤2.00 |
≤1.00 |
≤0.045 |
≤0.03 |
10.00-14.00 |
2.00-3.00 |
16.00-18.00 |
| SP |
SUS410 |
≤0.15 |
≤1.00 |
≤0.60 |
≤0.030 |
≤0.028 |
≤0.60 |
0.6 |
11.50-14.50 |

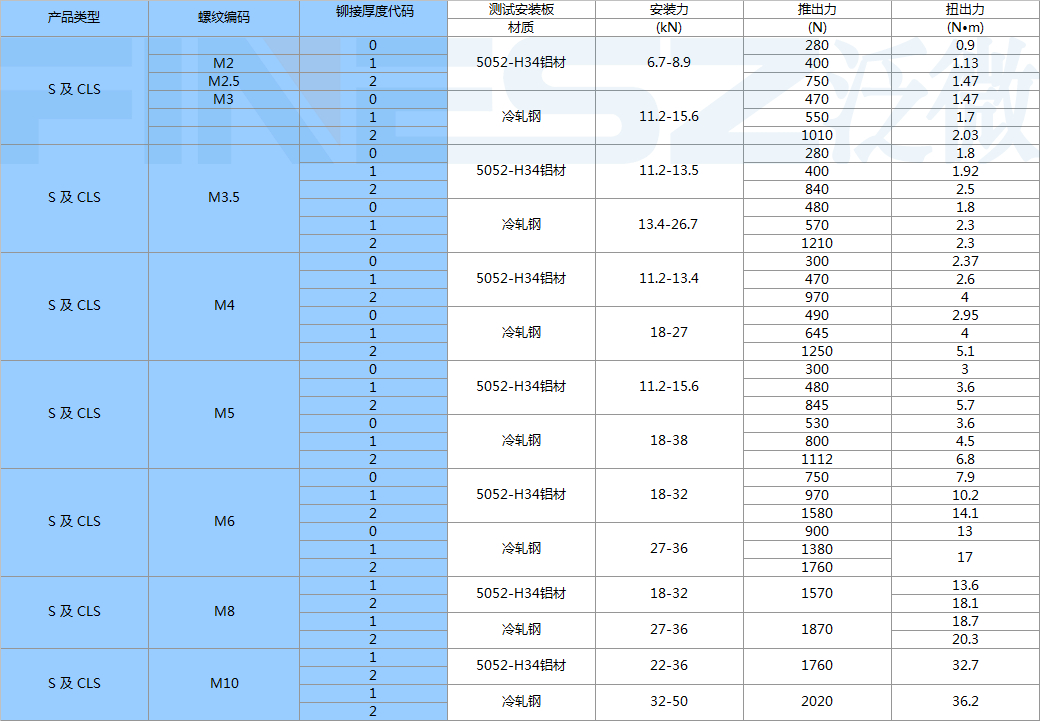

不锈钢压铆螺母的安装力与性能标准：
| 产品类型 |
螺纹规格 |
铆接厚度代码 |
测试安装板 |
安装力 |
推出力 |
扭出力 |
| 材质 |
(kN) |
(N) |
(N.m) |
| CLS |
M2
M2.5
M3 |
0 |
5052-H34铝材 |
6.7-8.9 |
280 |
0.9 |
| 1 |
400 |
1.13 |
| 2 |
750 |
1.47 |
| CLS |
M3.5 |
0 |
5052-H34铝材 |
11.2-13.5 |
280 |
1.8 |
| 1 |
400 |
1.92 |
| 2 |
840 |
2.5 |
| CLS |
M4 |
0 |
5052-H34铝材 |
11.2-13.4 |
300 |
2.37 |
| 1 |
470 |
2.6 |
| 2 |
970 |
4 |
| CLS |
M5 |
0 |
5052-H34铝材 |
11.2-15.6 |
300 |
3 |
| 1 |
480 |
3.6 |
| 2 |
845 |
5.7 |
| CLS |
M6 |
0 |
5052-H34铝材 |
18-32 |
750 |
7.9 |
| 1 |
970 |
10.2 |
| 2 |
1580 |
14.1 |
| CLS |
M8 |
1 |
5052-H34铝材 |
18-32 |
1570 |
13.6 |
| 2 |
18.1 |
| CLS |
M10 |
1 |
5052-H34铝材 |
22-36 |
1760 |
32.7 |
| 2 |
安装方法见如下视频
点击播放视频：
1，不锈钢压铆螺母的安装方法与碳钢的压铆螺母一样，详细的关于它的安装方法不再赘述，请参考这个链接：
压铆螺母的安装方法
2,关于材质的适配。虽然在上面的这篇文章中有谈到这一点，在此强调：
CLS类不锈钢压铆螺母不适应铆压不锈钢板。
CLS系列不锈钢压铆螺母更多的应用于铝板铜板等，如果用户的薄板为304或316系列不锈钢建议采用
SP不锈铁压铆螺母,如果用户觉得不锈铁材质的防锈性能不能接受，可以考虑采用不锈钢涨铆螺母，详见
涨铆螺母
大图赏析

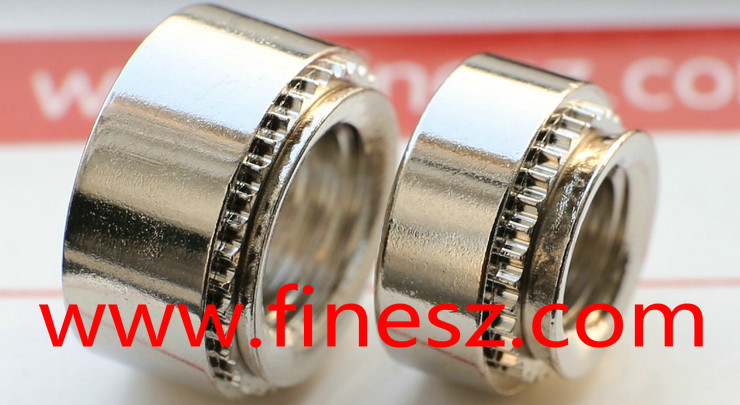

CLS-M6-1与M5-2:

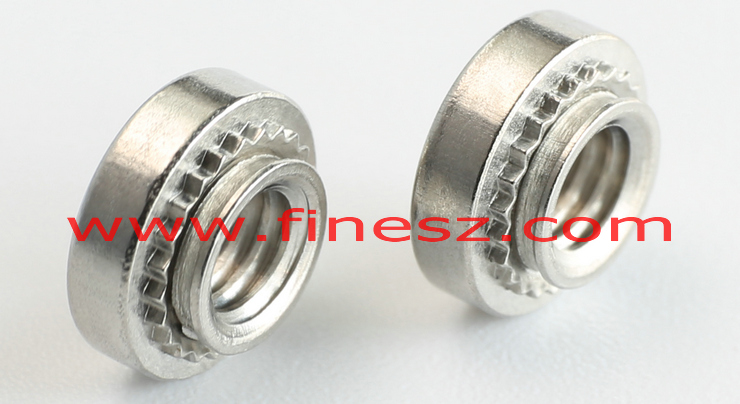

CLS-M4-2:
留言与咨询
1
hans han
2024-05-31 12:38:52
1.1
finesz.com
2024-06-04 09:49:42
您好。 304或316的压铆螺母，压铆于316板，理论上是压不牢的。
2
不锈钢压铆螺母能压到SUS430板上？扭力能达到多少？谢谢！
2.1
finesz.com
2024-06-06 16:46:48
@罗工你好。
SUS430的板建议使用SP类型（材质SUS410,硬度HRC40+)的不锈铁压铆螺母，而不是使用CLS类型（材质304 硬度HRC20+）的不锈钢压铆螺母。
虽然CLS压铆螺母防锈性能更好，但考虑到你的板材质也是4系列，显然匹配SP螺母更合理。
关于扭力，你没有说明具体的规格与板厚。如果采用SP螺母压416板且安装合理的话，其扭出力略高于这个表中的对应规格的对应冷轧板的扭力值。
3.1
finesz.com
2024-12-31 13:58:13
你好。SPCC-1/8状态、SPCC-S退火的可以。SPCC-1/4状态以及上原则上不能，有脱落的风险。
