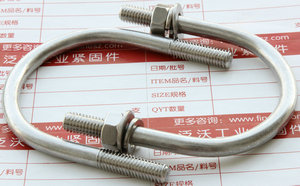

的一套组合，下附有套装的组合图。

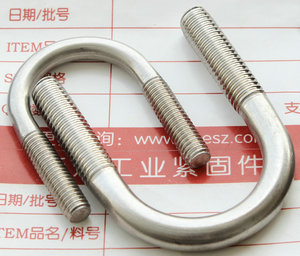

不锈钢U型螺栓组,采用SUS304棒料生产
U型螺丝生产规格齐全,公制英制规格都可提从，同时可以套装出货(即与螺帽平弹垫组装在一起出售)。 更多关于非标准或特殊规格尺寸的不锈钢U型螺栓请来电咨询.

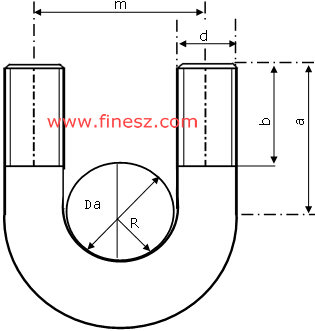

| Da | R | d | 总长 | a | b | m |
| 14 | 8 | M6 | 98 | 33 | 22 | 22 |
| 18 | 10 | 108 | 35 | 26 | ||
| 22 | 12 | M10 | 135 | 42 | 28 | 34 |
| 25 | 14 | 143 | 44 | 38 | ||
| 33 | 18 | 160 | 48 | 46 | ||
| 38 | 20 | M12 | 192 | 55 | 32 | 52 |
| 42 | 22 | 202 | 57 | 56 | ||
| 45 | 24 | 210 | 59 | 60 | ||
| 48 | 25 | 220 | 60 | 62 | ||
| 51 | 27 | 225 | 62 | 66 | ||
| 57 | 31 | 240 | 66 | 74 | ||
| 60 | 32 | 250 | 67 | 76 | ||
| 76 | 40 | 289 | 75 | 92 | ||
| 83 | 43 | 310 | 78 | 98 | ||
| 89 | 46 | 325 | 81 | 104 | ||
| 102 | 53 | M16 | 365 | 93 | 38 | 122 |
| 108 | 56 | 390 | 96 | 128 | ||
| 114 | 59 | 405 | 99 | 134 | ||
| 133 | 69 | 450 | 108 | 154 | ||
| 140 | 72 | 470 | 112 | 160 | ||
| 159 | 82 | 520 | 122 | 180 | ||
| 165 | 85 | 538 | 125 | 186 | ||
| 219 | 112 | 680 | 152 | 240 |
